Visió general del producte

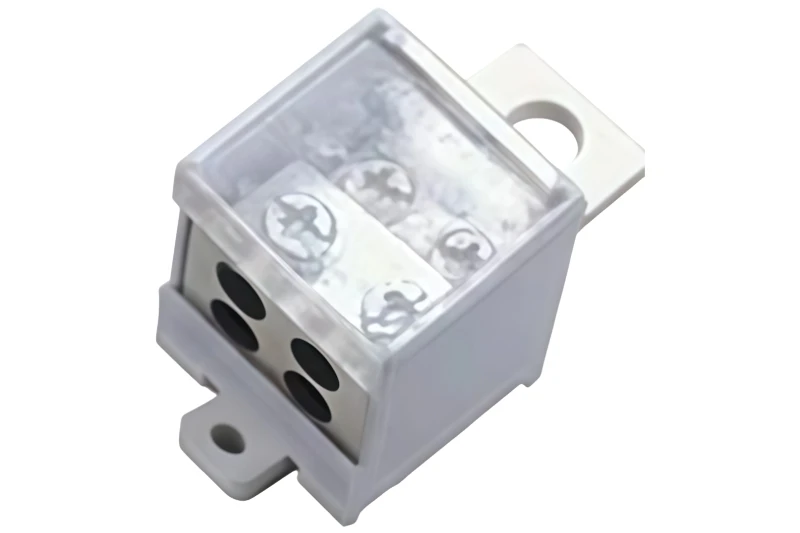

Actualitzeu els vostres interruptors automàtics de marc de 400 A amb el nostre disseny-de precisióinterruptor terminal 400 bastidor 4x16. Dissenyat específicament per resoldre les limitacions del coll d'ampolla del terminal, aquest terminal de coure d'alta-conductivitat amplia una única connexió en quatre connexions de sortida de 16 mm². En augmentar significativament la superfície de contacte, redueix eficaçment l'augment de la temperatura, evita la sobrecàrrega tèrmica i garanteix un rendiment estable en armaris de distribució i caixes de distribució d'alta-densitat.

Aspectes clau:

Expansió de sortida de 4 vies:Connecteu fàcilment quatre cables de $16\\text{ mm}^2$ a un terminal d'interruptor estàndard de 400 A.

Gestió tèrmica superior:L'àrea de contacte ampliada redueix l'augment global de la temperatura sota càrregues completes contínues.

Ajust OEM/ODM personalitzat:Espaiat de forats de muntatge precís dissenyat per adaptar-se perfectament a les principals marques d'interruptors de marc de 400 A.

Alta conductivitat elèctrica:Fabricat amb coure pur de primera qualitat (o opcions de llautó-alt) amb revestiment anticorrosió.

Especificacions tècniques

Paràmetre / Característica	Detalls de l'especificació
Model de producte	Commutador Terminal 400 Frame 4x16
Interruptor aplicable	Disjuntors de caixa modelada de 400 A (MCCB) / Disjuntors d'aire (ACB)
Connexions sortints	4 canals × 16 mm216 mm2 (6 AWG−4 AWG6 AWG−4 AWG)
Corrent nominal (InIn)	Fins a 400A en continu
Material base	Coure electrolític d'alta-conductivitat (E-Cu) / llautó premium
Opcions de xapat	Electro-estanyat (estàndard)/níquel
Mecanisme de muntatge	Cargol directe-a l'ajustament per a barra de terminal de bastidor de 400 A / mecanisme de pinça de gàbia
Valoració del parell	Dissenyat per suportar un alt parell de tensió sense deformacions mecàniques
Compliment estàndard	Conforme a IEC / CE / RoHS

Avantatges bàsics

Àrea de contacte optimitzada per a un augment inferior de la temperatura

Els terminals d'interruptors OEM estàndard sovint no tenen una superfície suficient quan s'afegeix el cablejat de la branca al lloc, cosa que condueix a punts calents localitzats. La nostra barra d'extensió personalitzada de 4 forats augmenta la superfície de contacte, assegurant que la calor es dissipa ràpidament i mantenint temperatures de funcionament segures.

Divisió de cable de 4 vies sense costures (4 × 16 mm²)

Elimineu l'apilament desordenat i perillós de diversos-punts en un sol tret. L'estructura integrada de 4-ports permet una distribució d'energia neta, organitzada i fiable per als panells d'aparells de distribució a escala mitjana.

Construcció resistent-per a una gran fiabilitat

Forjats/estampats amb coure conductor d'alt -grau, aquests terminals resisteixen l'estrès electromagnètic de curt-circuit elevat i l'oxidació tèrmica, garantint una vida útil-sense manteniment-a llarg termini.

Personalització flexible per als constructors de panells OEM

Oferim espais de forats personalitzats, mides de perns personalitzades i gruixos de revestiment específics per adaptar-se als requisits exactes de disseny del fabricant de panells i als dissenys de terminals MCCB específics de la marca-.

Terminal de gàbia de filferro vs terminal de llautó tradicional

Característica de rendiment	Terminal d'expansió de gàbia de filferro Lingcheng / coure	Terminal de cargol de llautó tradicional
Transport de corrent i conductivitat	Alt: el coure electrolític proporciona una conductivitat elèctrica màxima i una pèrdua d'energia mínima.	Moderat: el llautó estàndard té una conductivitat més baixa, augmentant les pèrdues tèrmiques a 400 A.
Superfície de contacte	Ampliat: la interfície personalitzada minimitza la resistència de contacte i l'acumulació de calor.	Limitat: el contacte estàndard de-a-placa sovint provoca un sobreescalfament localitzat sota càrregues pesades.
Capacitat de cablejat multi-cable	Disseny dedicat de 4 ports: s'adapta de manera segura a quatre línies de 16 mm216 mm2 sense sobreocupació.	Amuntegats/apilats: l'apilament de múltiples terminals de cable en un terminal provoca pinces soltes i riscos d'arc.
Resistència a la vibració i afluixament	Alta: manté la tensió de la molla o la força de subjecció robusta durant cicles de funcionament prolongats.	Baix a moderat: les connexions de cargol tendeixen a afluixar-se a causa dels cicles d'expansió tèrmica.

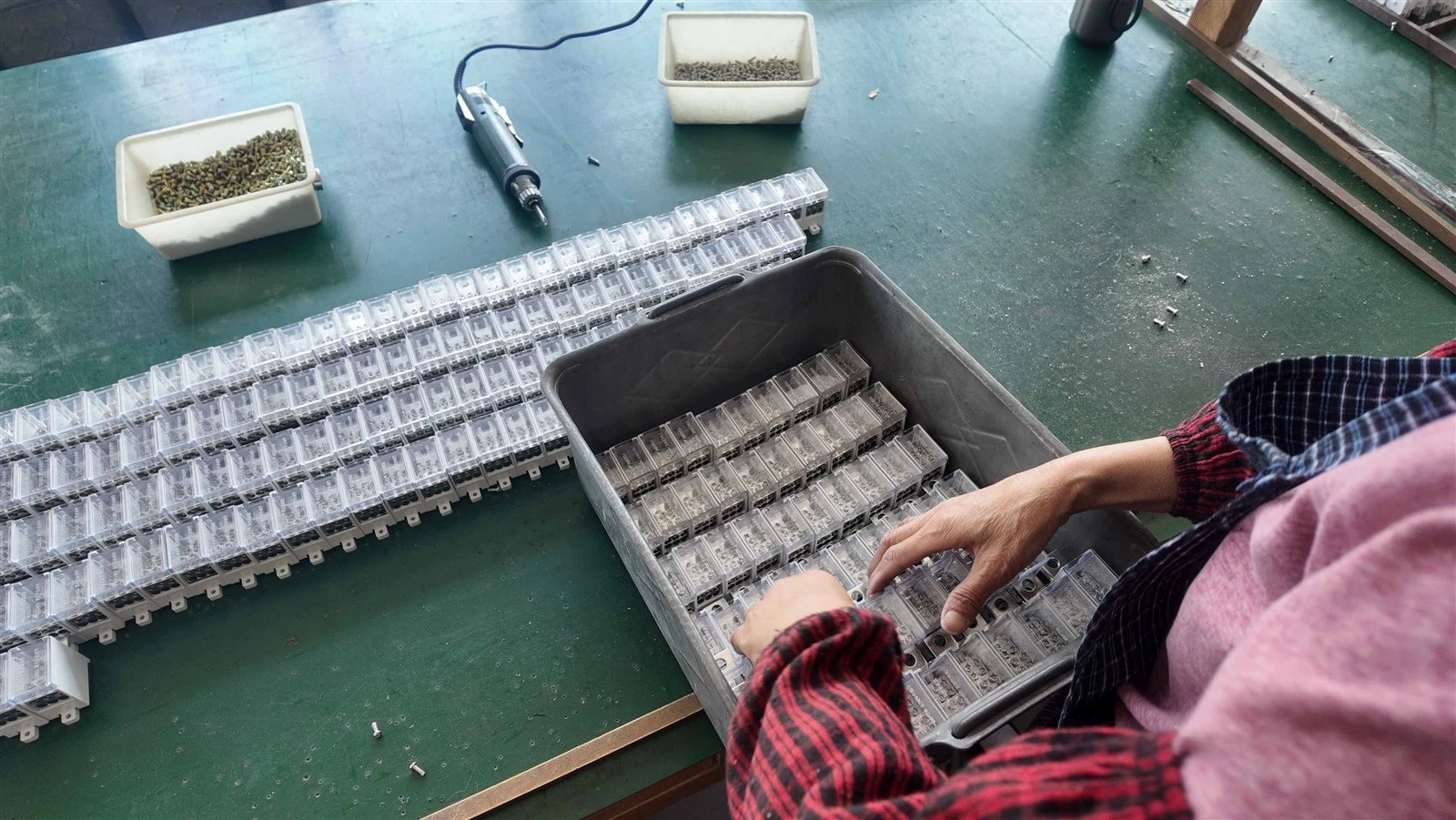

Procés de producció professional

1.Selecció i proves de matèries primeres

Obtenim bitlles de coure electrolític d'alta puresa-, verificant la conductivitat elèctrica i la duresa mecànica abans que comenci la producció.

2.Estampació de precisió i mecanitzat CNC

Les premses automatitzades d'estampació d'alta velocitat-i les màquines CNC de diversos-eixos garanteixen toleràncies ajustades, vores llises i una alineació perfecta dels forats per a la interfície del marc 400A.

3.Tractament superficial i anti-oxidació

La galvanoplastia (revestiment d'estany o de níquel) s'aplica per evitar l'oxidació del coure, la corrosió de la-esprai de sal i la degradació de la resistència de contacte.

4.100% Inspecció dimensional i de qualitat

Cada lot es sotmet a estrictes controls de fil, proves de parell, anàlisi de gruix de recobriment i verificació de conductivitat abans de l'envasat.

Opcions de tractament de materials i superfícies

Opcions de material base:

T2 / E-Cu Coure pur:Màxima conductivitat elèctrica (>98% IACS), perfecta per a circuits de distribució d'energia de 400 A de gran càrrega-.

H59 / H62 Llautó:Alternativa rendible-per a càrregues elèctriques moderades i projectes de baix pressupost.

Opcions de tractament superficial:

Electro-Estanat (estàndard):Excel·lent resistència a l'oxidació, soldabilitat/contacte suau i baixa resistència al contacte.

Revestiment de níquel:Resistència superior a la corrosió en entorns industrials durs, humits o químics.

Coure nu/no xapat:Disponible a petició del client per a necessitats específiques de soldadura o processament personalitzat.

Escenaris d'aplicació

Fabricació d'armaris de commutació mitjana:Ideal per als constructors de panells que requereixen línies elèctriques de sortida normalitzades i ordenades dels interruptors de circuits principals de 400 A.

Integració d'accessoris d'interruptor:Subministrat directament als distribuïdors d'accessoris d'interruptors i als fabricants OEM que busquen terminals d'expansió d'alta -qualitat.

Centres de distribució d'energia industrial:S'utilitza quan s'han de conduir diversos cables de branca de $16\\text{ mm}^2$ directament des d'una unitat central d'interruptors de 400 A sense blocs de barres addicionals.

Sub-panells d'edificis comercials:Expansió fiable de connexió de branques en armaris elèctrics compactes amb limitacions d'espai.

Preguntes freqüents

P: Aquest terminal pot adaptar-se a tots els interruptors de circuit estàndard de 400A?

R: El nostre terminal estàndard està dissenyat per coincidir amb els espais de forats de terminals MCCB/ACB de 400A més habituals. A més, oferim dimensions OEM personalitzades per adaptar-se a models específics d'interruptors de marques com Schneider, ABB, Siemens o fabricants locals.

P: Quin és el termini de lliurament per a les comandes OEM a granel?

R: Les mostres estàndard estan disponibles en 3-5 dies laborables. Per a les comandes de producció en massa (5,000+ peces), el nostre termini de lliurament estàndard és de 15 a 25 dies, depenent de les especificacions del material i dels requisits de revestiment.

P: Oferiu mides de cargol personalitzades o diàmetres de port de filferro?

A: Sí! Admetem totalment els dissenys de terminals personalitzats. Podeu proporcionar el vostre dibuix o mostres, i el nostre equip d'enginyeria produirà mostres a mida per a la vostra verificació.
