Visió general del producte

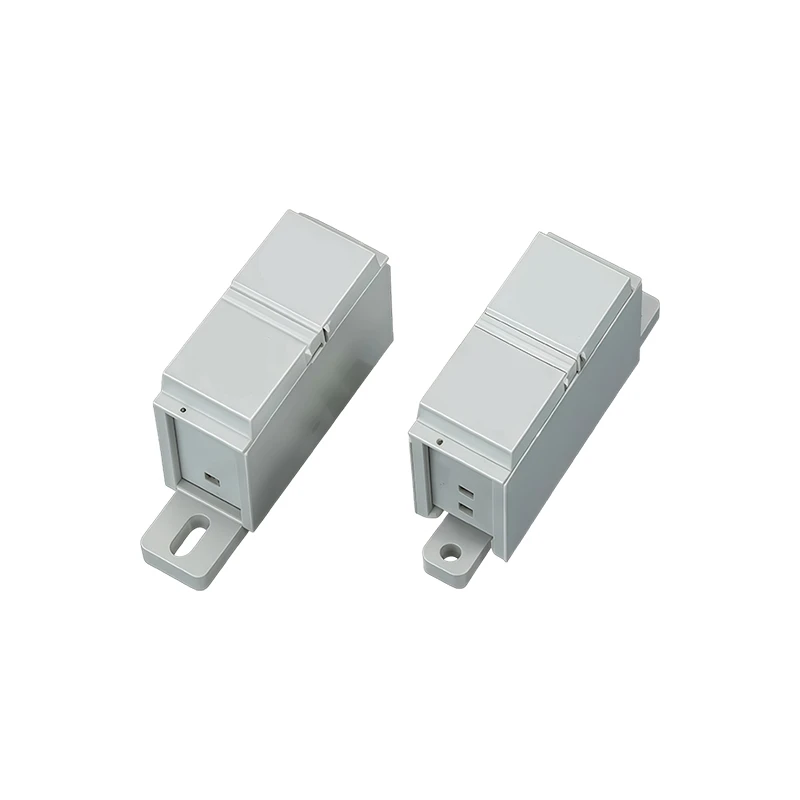

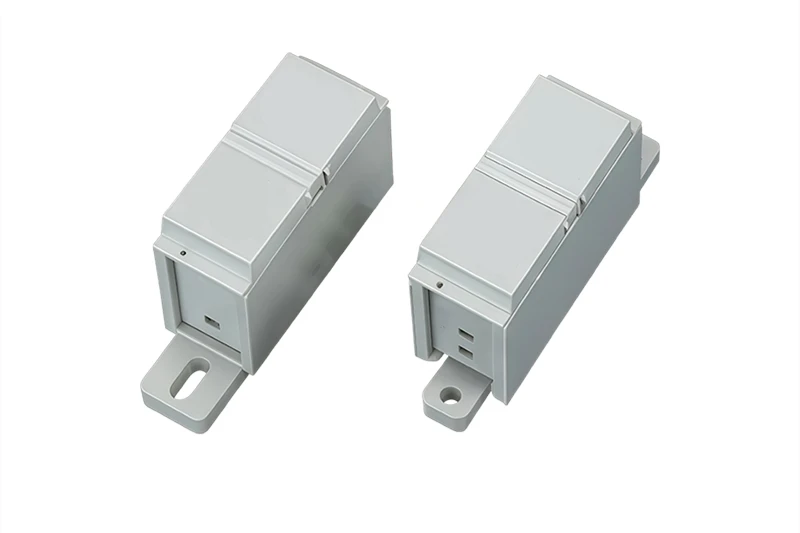

El nostre bloc de distribució tancat de 2 x 16 mm² és una solució de cablejat compacta i segura dissenyada per a sistemes de distribució elèctrica de baixa-tensió, que proporciona una connexió segura per a dos cables de 16 mm² en una varietat d'aplicacions elèctriques. Aquest bloc de distribució està dissenyat per oferir una seguretat superior, facilitat d'instal·lació i rendiment fiable, el que el fa ideal per a ús residencial, comercial i industrial lleuger.
Característiques clau de seguretat
Protecció a prova tàctil IP20-
El disseny inclòs proporciona una protecció IP20 a prova de dits-, evitant el contacte accidental amb les peces actives durant la instal·lació i el manteniment. D'aquesta manera s'elimina el risc de descàrrega elèctrica, la qual cosa fa que sigui segur per al seu ús en zones accessibles.
Carcassa ignífuga
Fabricat amb plàstic ABS ignífug-d'alta-resistencia,{1}}ignifugació amb classificació UL94-V0, que ofereix una seguretat superior contra incendis i resistència a l'arc elèctric.
Connexió segura
Els terminals de cargol d'alta-qualitat amb volanderes de bloqueig integrades garanteixen que les connexions dels cables romanguin ajustades i segures, fins i tot sota vibracions i cicles tèrmics.
Opcions d'instal·lació dual
Aquest bloc de distribució ofereix dos mètodes d'instal·lació per adaptar-se a diferents requisits d'aplicació:
Muntatge en carril DIN de 35 mm
Compta amb un clip de carril DIN{0}}integrat que permet el muntatge-sense eines en carrils DIN estàndard de 35 mm, el que el fa ideal per a la instal·lació en panells de distribució i armaris de control. El clip proporciona un ajust segur i resistent a les vibracions-que es pot treure i reposicionar fàcilment.
Muntatge de cargol de panell
Per a aplicacions on no hi ha disponible el muntatge en carril DIN, el bloc de distribució es pot muntar directament a un panell o a una superfície mitjançant els forats de muntatge-perforats i els cargols, que proporcionen una instal·lació segura i permanent.
Especificacions de cablejat i recomanacions de parell
Compatibilitat de cables
Admet cables de coure sòlids o trenats de 2x16 mm², amb un corrent nominal màxim de 80 A.
Terminals de cargol
Terminals de cargol niquelats-d'alta qualitat-que proporcionen una gran àrea de contacte per als cables, garantint una connexió de baixa-resistència.
Parell de tensió recomanat
1,2 N·m a 1,5 N·m, que garanteix una connexió segura sense tensar massa-ni danyar el cable o el terminal.
Longitud de desmuntatge
De 8 mm a 10 mm, seguint el calibre de desmuntatge marcat al bloc de terminals per a una connexió òptima.
Material i construcció
Components conductors: coure electrolític d'alta -puresa amb estanyat, que proporciona una excel·lent conductivitat i resistència a la corrosió.
Carcassa d'aïllament: plàstic ABS-ignífug i d'alta-resistència amb classificació UL94-V0, que proporciona un aïllament elèctric complet i una durabilitat mecànica.
Temperatura de funcionament: -25 graus a +85 graus, adequat per a una àmplia gamma de condicions ambientals.
Conformitat: Compleix amb les normes IEC 60947-1 i IEC 60947-7-1.
Pautes d'instal·lació
Trieu el mètode d'instal·lació: seleccioneu el muntatge de carril DIN o el muntatge de cargol de panell en funció dels requisits de l'aplicació.
Muntar el bloc de distribució:
- Per al muntatge de rail DIN: enganxeu el bloc de distribució a un rail DIN estàndard de 35 mm fins que encaixi al seu lloc.
- Per al muntatge al panell: fixeu el bloc de distribució al panell utilitzant els-forats prèviament perforats i els cargols adequats.
Prepareu els cables: peleu els cables de 16 mm² a la longitud recomanada de 8 mm a 10 mm, assegurant-vos que no hi ha danys als fils conductors.
Inseriu els cables: inseriu cada cable pelat a la ranura del terminal corresponent, assegurant-vos que el cable estigui completament assegut contra el conductor de coure.
Premeu els cargols: utilitzeu una clau dinamométrica per estrènyer els cargols amb el parell recomanat d'1,2 N·m a 1,5 N·m.
Verifiqueu les connexions: estireu suaument cada cable per assegurar-vos que estigui ben subjectat i utilitzeu un multímetre per verificar la continuïtat abans de restablir l'alimentació.
